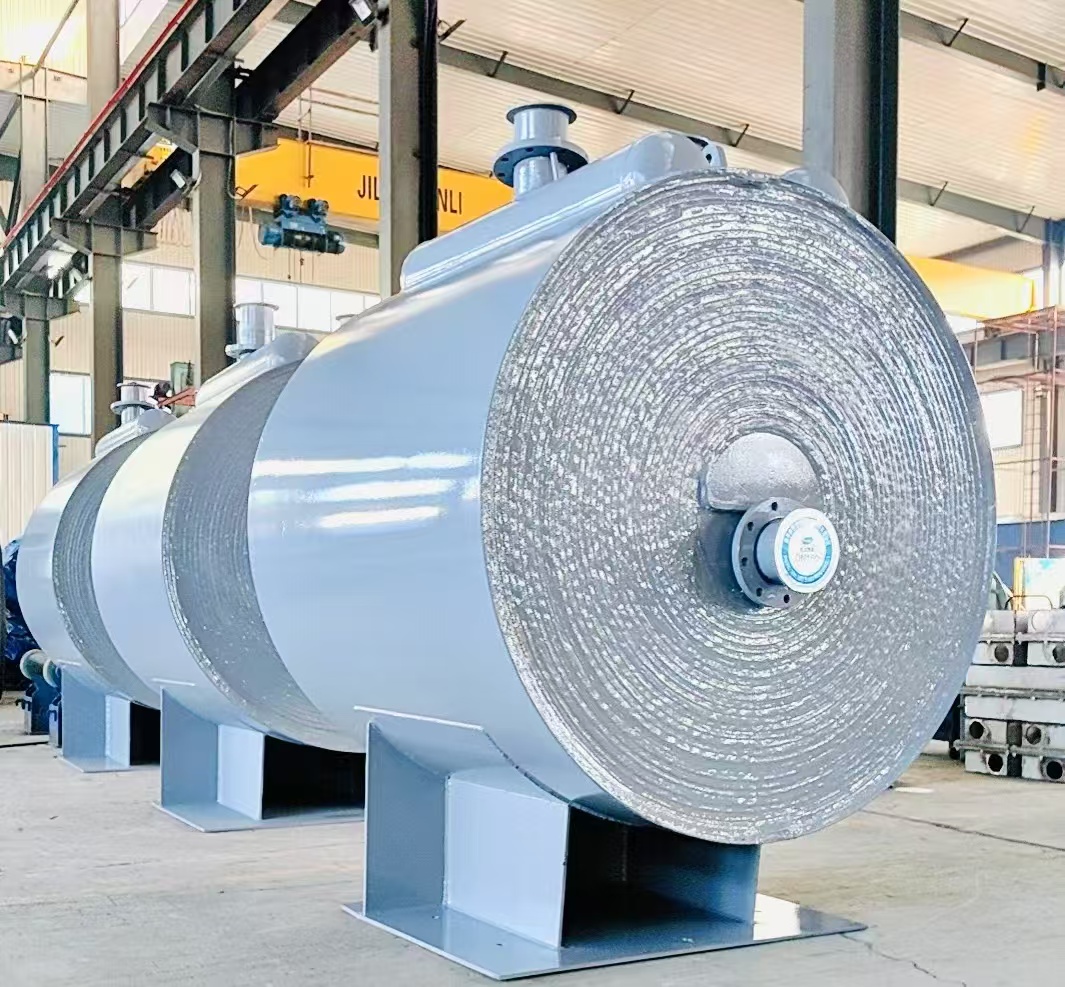

可拆螺旋板式换热器

- 不可拆式（Ⅰ型）：螺旋通道的端面采用焊接密封，密封性高，但无法进行机械清洗。

- 可拆式（Ⅱ型）：其中一个通道可拆开清洗，特别适用于有粘性、有沉淀液体的热交换。

- 可拆式（Ⅲ型）：两个通道都可拆开清洗，适用范围更广。

产品优点

- 传热效率高：螺旋结构使换热面积增大，流体呈三维运动，且通道内流体阻力小，可提高设计流速，增强传热效果。

- 自清洗作用：单通道内流体通过杂质沉积处时流速提高，能有效冲掉杂质，减少结垢和堵塞。

- 密封性能好：不可拆式结构的螺旋板式换热器，适用于剧毒、易燃、易爆或贵重流体的换热。

- 温差传热优：相邻通道内流体呈纯逆流方式流动，可得到较小的传热温差，能充分利用低温热能，热回收效率可达99%以上。

- 结构紧凑：单位体积的传热面积比管壳式换热器大得多，可节省空间，降低安装成本。

工作原理

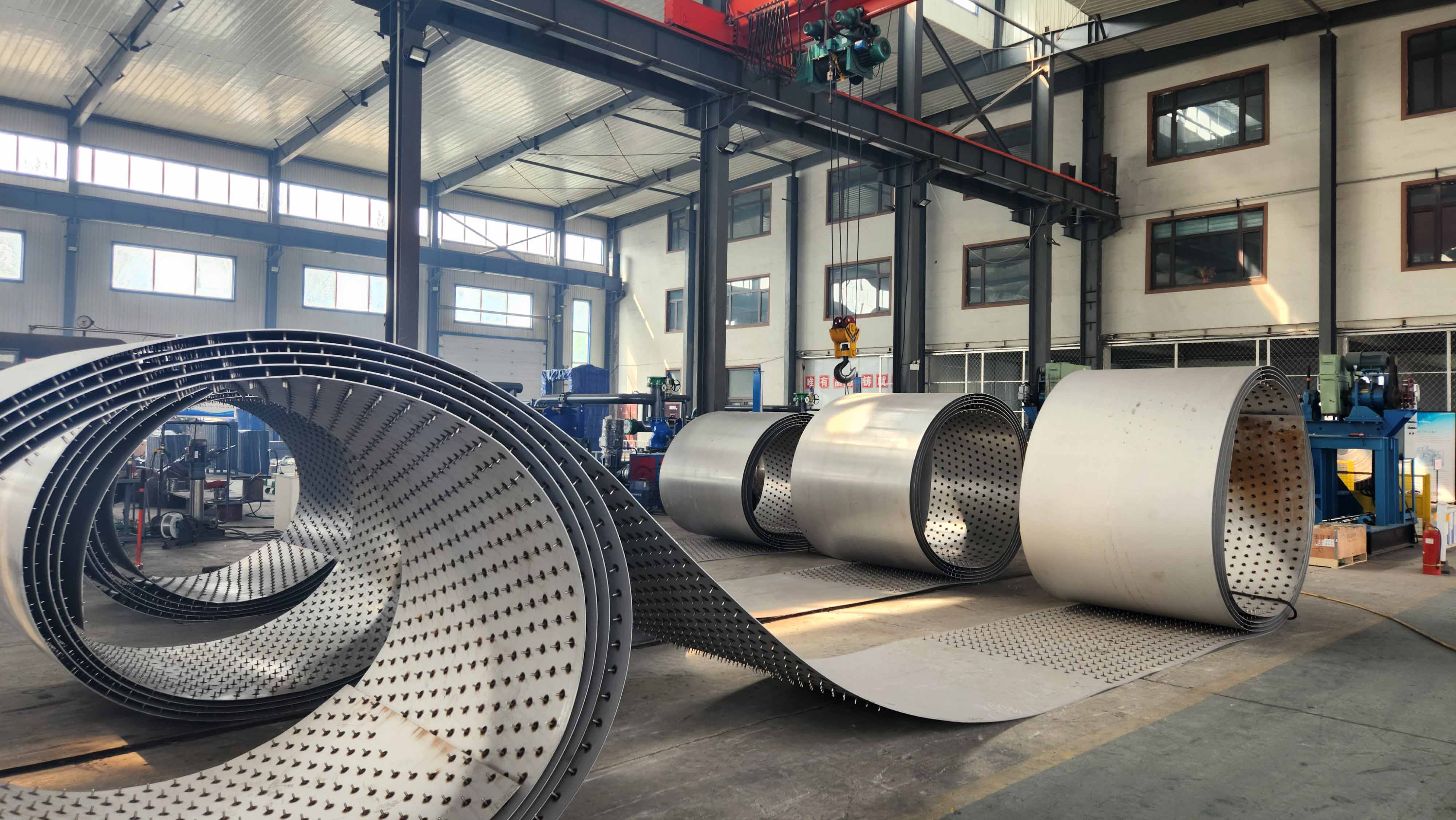

1. 结构基础：由两张平行金属板卷制成螺旋形通道，形成两个独立的流体通道，通道两端分别与进出口接管相连，壳体采用切向接管设计。

2. 换热过程：冷热流体分别流入两个螺旋通道，通常采用逆流方式（即冷流体与热流体流动方向相反），通过螺旋板壁进行热量传递。

3. 强化传热机制：

- 螺旋通道内流体呈三维螺旋流动，湍流程度高，减少边界层厚度，增强传热效率；

- 逆流布置使冷热流体在整个换热过程中保持较大温差，充分利用热能。
